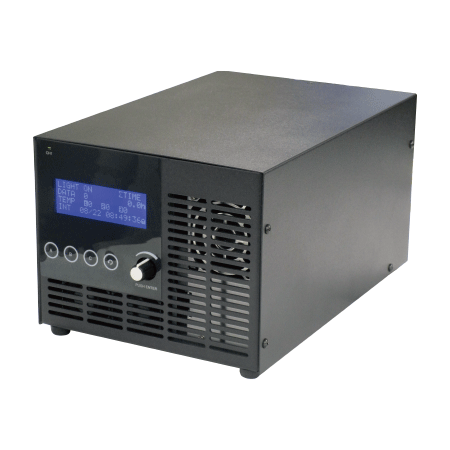

PSCC-J1A-nnn48-0401/0402

LN-GA 和 LN-HA 系列專用電源

• 恒流電源系統。
• 光強度可通過數字設置設置為 256 或 1000 級。
• 通過并行提供外部光強度控制。
  RS-232C 和以太網通信。
• 檢測LED燒毀、LED過熱、電源單元過熱、控制單元風扇停止、LED電源電壓異常等錯誤。
• 可根據照明輸出容量選擇（nnn = 300、600、10C、15C）。
  請參閱“連接圖(LN-GA/LN-HA)”。

規格



LN-G系列		PSCC-J1A-30048-0401	PSCC-J1A-60048-0401	PSCC-J1A-10C48-0401	PSCC-J1A-15C48-0401
LN-H系列		PSCC-J1A-30048-0402	PSCC-J1A-60048-0402	PSCC-J1A-10C48-0402	PSCC-J1A-15C48-0402
驅動方式		恒流系統
光強控制方式		數字設定
通道數		1通道
輸出電壓（額定）		24 至 48 伏直流電
輸出電流（額定）		400 mA/塊
輸出能力	光	231 瓦	480W	807 瓦	1152 瓦
	扇子	20W	70W	70W	110W
輸出連接器		金屬連接器 （12 針）x 2 個。*	金屬連接器 （37 針）x 2 個。	金屬連接器 （37 針）x 4 個。	金屬連接器 （37 針）x 4 個。
電源電壓（額定）		100 至 240 VAC，50/60 Hz/td>
最大塊數		12塊	25塊	42塊	60塊
功耗（參考值）		480伏安	960伏安	1540伏安	2200伏安
冷卻方式		控制單元內采用風扇強制風冷
外部控制方式： 連接器名稱及格式		并行通信：D-sub15P 連接器（M2.6 螺釘）、 RS232C 通信：D-sub9P 連接器（#4-40 螺釘）、 以太網通信：LAN 連接器/RJ45
外部光 強度控制		并行通信：全部強度控制數據、 RS232C通信：全部強度控制數據和配光數據、 以太網通信：全部強度控制數據和配光數據
外部開/關		通過并行通訊光電耦合器輸入。 RS232C 或以太網通信模式下的連接器或命令通信
符合標準		CE、UKCA、RoHS、REACH
重量		4.0公斤	5.4公斤	8.4公斤	9.4公斤

* 溫度傳感器（5 針）和風扇（2 針）各有單獨的連接器。
* LN-GA系列（型號末尾：0401） * LN-HA系列（型號末尾：0402）

連接圖(LN-GA)





型號名稱	光纜連接	延長線	控制單元
LN-GA-100△-FN	2針風扇連接器 5針溫度傳感器連接器 12針金屬連接器	FCB-A-□-SM2 FCB-A-□-SM5 FCB-A-□-ME12	PSCC-J1A-30048-0401
LN-GA-200△-FN LN-GA-300△-FN	2針風扇連接器 5針溫度傳感器連接器 12針金屬連接器×2	FCB-A-□-SM2 FCB-A-□-SM5 FCB-A-□-ME12×2
LN-GA-400△-FN LN-GA-500△-FN LN-GA-600△-FN	37針金屬連接器×2	FCB-A-□-ME37×2	PSCC-J1A-60048-0401
LN-GA-700△-FN			PSCC-J1A-10C48-0401
LN-GA-800△-FN LN-GA-900△-FN LN-GA-1000△-FN	37針金屬連接器×3	FCB-A-□-ME37×3
LN-GA-1100△-FN	37針金屬連接器×3	FCB-A-□-ME37×3	PSCC-J1A-15C48-0401
LN-GA-1200△-FN LN-GA-1300△-FN LN-GA-1400△-FN LN-GA-1500△-FN	37針金屬連接器 x 4	FCB-A-□-ME37×4
LN-GA-1600△-FN LN-GA-1700△-FN LN-GA-1800△-FN	37針金屬連接器 x 5	FCB-A-□-ME37×5	PSCC-J1A-10C48-0401×2
LN-GA-1900△-FN LN-GA-2000△-FN	37針金屬連接器 x 6	FCB-A-□-ME37×6
LN-GA-2100△-FN LN-GA-2200△-FN	37針金屬連接器 x 6	FCB-A-□-ME37×6	PSCC-J1A-15C48-0401×2
LN-GA-2300△-FN LN-GA-2400△-FN LN-GA-2500△-FN LN-GA-2600△-FN	37 針金屬連接器 x 7	FCB-A-□-ME37×7
LN-GA-2700△-FN LN-GA-2800△-FN LN-GA-2900△-FN LN-GA-3000△-FN	37 針金屬連接器 x 8	FCB-A-□-ME37×8
